Не секрет, что залогом точной стрельбы является не только подобранное сочетание «винтовка-патрон», но и хороший оптический прицел. Важным элементом является  кронштейн, с помощью которого он установлен. Неважно, какой прицел установлен (бюджетный ВОМЗ или сверхсовременный Vortex Razor), главное чтобы он держал отдачу калибра и не сбивался. Неважно, какова кратность прицела, какое поле зрения у прицела, какова чистота стекол и просветленность, какой тип прицельной сетки установлен. Все эти моменты лишь обуславливают пригодность или непригодность оптики под задачи стрелка, определяя уровень комфорта стрельбы.



Важно то, как установлен прицел, какие кронштейны используются и как эти кронштейны обеспечивают постоянство выстрела. Дешевый кронштейн из низкокачественных материалов, поставленный с ошибками, будет давать увод средней точки попадания (СТП) независимо от качества оружия, патронов и оптики. Выражаться это будет в виде большего разброса пуль или хаотичных отрывов и как следствие промах при ответственном выстреле. Поэтому очень важно подобрать грамотно спроектированные и качественно изготовленные кронштейны.



Выбор и установка хорошего прицела это сложный вопрос, который тяжело решить без минимальных знаний основ баллистики и законов оптики. И часто бывает, что стоящие перед оружием задачи нельзя решить с помощью одного единственного прицела. Загонная охота, стрельба в степях на дальнюю дистанцию, ночная охота, спортивная стрельба предполагают разные типы оптических устройств — загонные прицелы и коллиматоры, прицелы со средними и большими кратностями, ночные прицелы.



Есть несколько способов установки оптических приспособлений на оружие. Если карабин используется стрелком только для одной цели, то оптический прицел ставится на жесткие кронштейны, не предполагающие постоянный съем-установку во избежание сбивания пристрелки.



Во-первых, монтаж может производиться на заранее предусмотренные изготовителем универсальные базы (например, база Weaver на коробке карабине Smith&Wesson i-Bolt отфрезерованные из заготовки, как единая деталь) или специфические посадочные места (например, ластохвост со стопором на карабине CZ550). В этом случае ставятся либо универсальные кольца, либо специализированные кольца непосредственно под данную модель оружия.



Во-вторых, установка на оружие универсальной базы, и монтаж прицельных приспособлений на неё.Как правило, применение баз и колец от крупных производителей дает очень хорошее прилегание плоскостей и жесткую сцепку. Например, установка на карабин Weatherby планки Picattiny от KenFarrell и таких же колец. Либо установка монтажной площадки, на которую ставятся кольца, например базы Talley.



Идея таких кронштейнов состоит в том, что кольца универсальные, их всего несколько видов. Но вот посадочных площадок под эти кольца существует большое количество под разные модели оружия. Отличаются они высотой и расстоянием между крепежными винтами. За счет разности высот передней и задней площадки достигается одинаковая высота под кольца, благодаря этому один и тот же прицел без съема колец может ставиться на разные модели оружия только с регулировкой положения колец. В случае необходимости перестановки прицела нет необходимости покупать новые кольца, достаточно купить недорогие базы. Правда, прицел придется перепрестреливать, потому что винтовая затяжка проводится стрелком, как правило, руками без применения динамометрического ключа. Из-за этого губки колец каждый раз прижимаются с разной силой, что дает незначительный увод оси прицела. Незаметный на глаз, но хорошо заметный на мишени.



Если оружие используется для разных задач с разными типами оптики, то в таком случае не обойтись без быстросъемного кронштейна. Быстросъемный кронштейн дает стрелку возможность моментально демонтировать оптические приспособления с оружия и заменять их другими без смещения СТП. Другими словами, можно утром поставить загонный прицел, а вечером ночной, и карабин будет попадать туда, куда его пристрелял владелец ранее.



Сегодня мы подробно рассмотрим быстросъемные кронштейны известной немецкой фирмы RECKNAGEL, установим их на оружие, а в будущем устроим им серьезную проверку «полем».





Сами кронштейны выполнены на высочайшем уровне, качество обработки металла и финального покрытия не вызывает никаких нареканий и замечаний. Поверхности гладкие, отполированы «в зеркало». Все кронштейны выполняются с минимальными допусками, взаимозаменяемость частей стопроцентная, сами кронштейны похожи друг на друга как однояйцевые братья-близнецы. Даже на самых сложных участках невооруженным глазом нигде не видно следов металлообработки. И только на фотографиях, сделанных фотоаппаратом в макрорежиме, на некоторых вогнутых плоскостях видны следы финальной полировки.



Поступившие к нам кронштейны имеют посадочные места стандартов Weatherby и Browning Bar/Benelli Argo. Однако стандарт Weatherby не означает установку этих кронштейнов только на одну из моделей этих карабины. Эти кронштейны ставятся на широчайшую гамму американских болтовых карабинов Weatherby Vanguard и Mark V, Nosler, Remington, японские HOWA.



Для карабинов Weatherby мы получили кронштейны с кольцами диаметром 30 мм, 25.4 мм (1″), базой Weaver/Picatinny и европризмой.







Для карабинов Browning Bar/Benelli Argo мы получили кронштейны в следующих исполнениях: с кольцами диаметром 30 мм, базой Weaver/Picatinny и европризмой.



Принцип работы

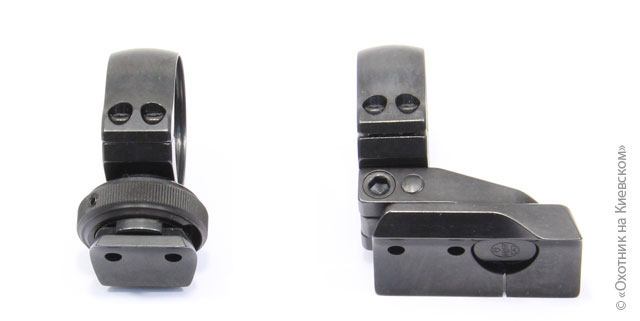

Принцип работы кронштейнов основан на переднем поворотном блоке, принимающем на себя основную нагрузку в момент выстрела, и заднем фиксирующем блоке с ротационным зажимом ERAMATIC-R6. Блок кронштейна состоит из двух элементов — базы-основания, монтирующийся на оружие, и крепления. Попутно с изучением конструкции мы будем устанавливать кронштейны на карабин Weatherby.



крепления recknagel 1



крепления recknagel 2


Передний блок



крепления recknagel 3

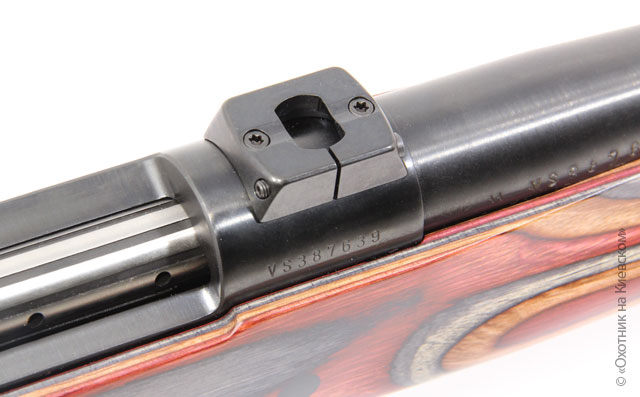

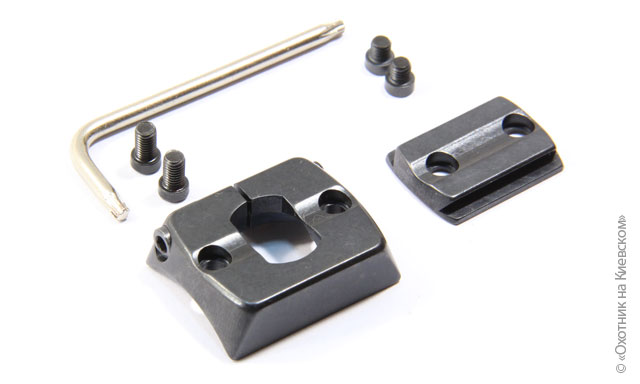

Передняя база-основание имеет форму плоской усеченной пирамиды с отверстиями для винтов, прикручивающих базу к оружию.



крепления recknagel 4

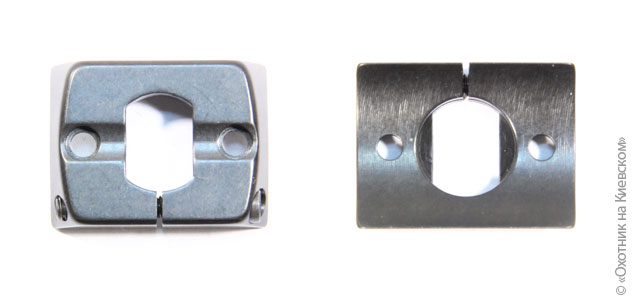

В верхней части (слева) выбран прямоугольный паз со скругленными краями под основание кронштейна. Такая форма обеспечивает фиксацию основания в закрытом состоянии. Нижняя часть (справа) полукруглая под профиль оружия, на которое она ставится. Внутренняя выборка под основание кольца сложной формы, имеет круглую верхнюю часть. Правая часть базы разрезная с двумя винтами. Больший, под шестигранную звездочку, служит для регулировки усилия сжатия кронштейна. Левый, так же под шестигранник, является стопором регулировочного винта. Для изменения усилия затяжки необходимо сначала ослабить стопорный винт, и только потом приступать к регулировке. По окончанию настройки обязательно затянуть стопор.

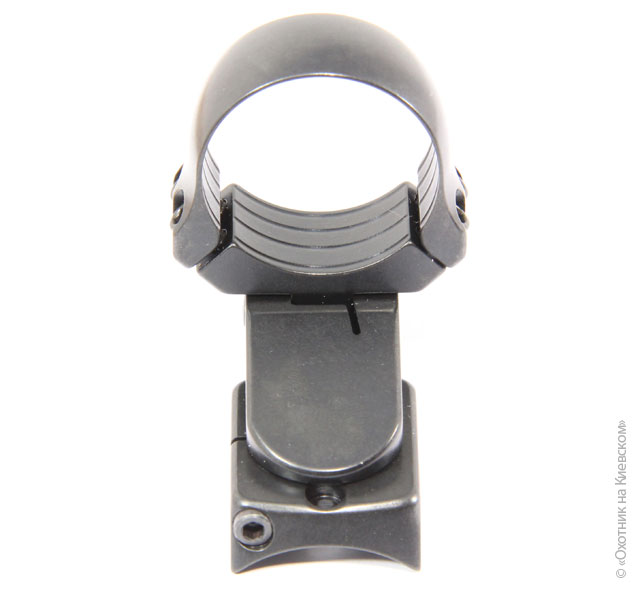

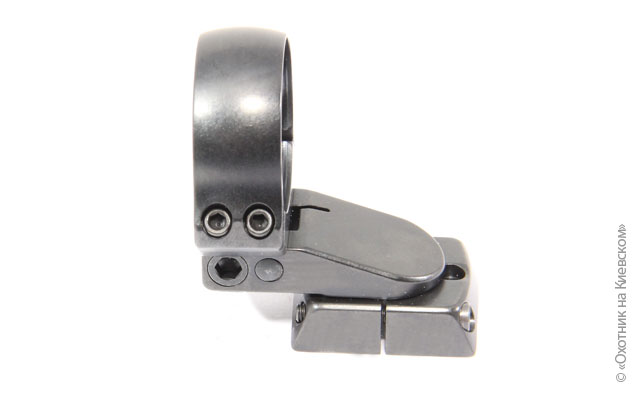

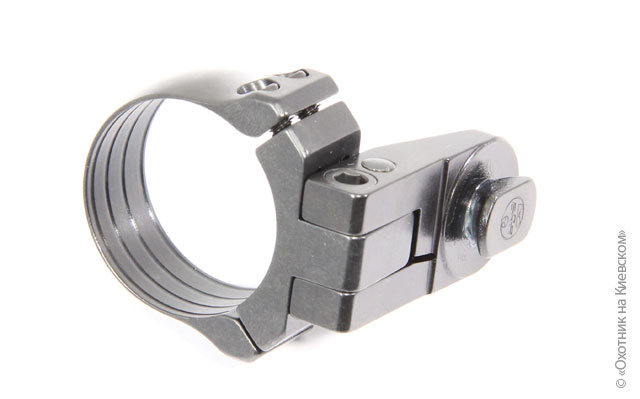

Кольцо кронштейна составное. Состоит из основания и элементов крепления прицела. На основании отфрезерован обратный конус с обрезанными краями, который входит в базу.



крепления recknagel 4

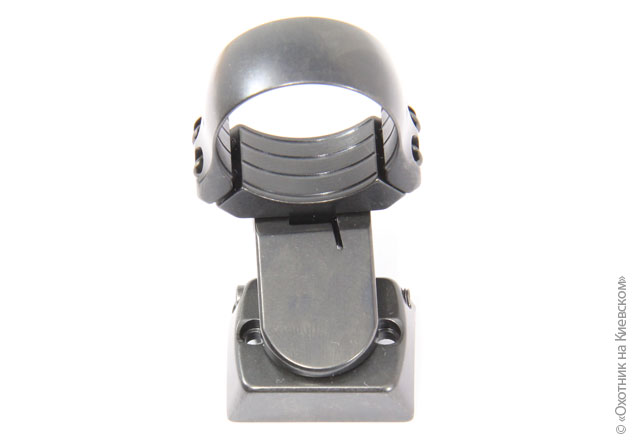

Кронштейн вставляется в базу



крепления recknagel 5



крепления recknagel 6

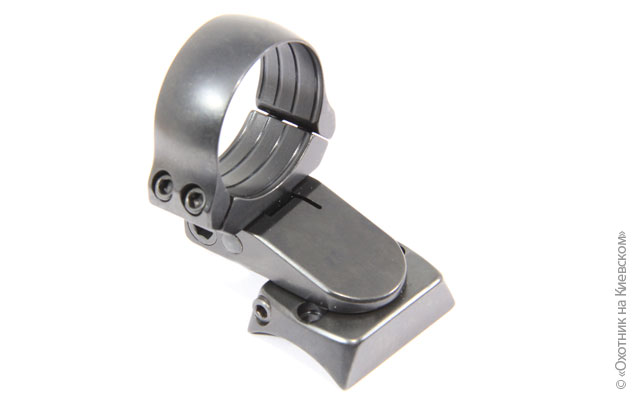

и поворачивается на угол 90 градусов, затем в зависимости от степени свободы вращения регулируется усилие зажима.



крепления recknagel 7



крепления recknagel 8



Задний блок



крепления recknagel 9



крепления recknagel 10

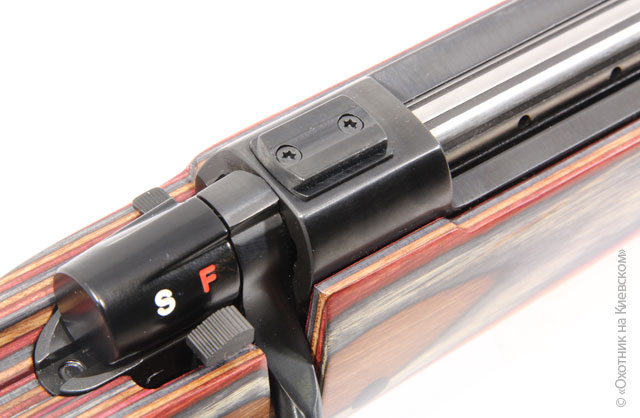

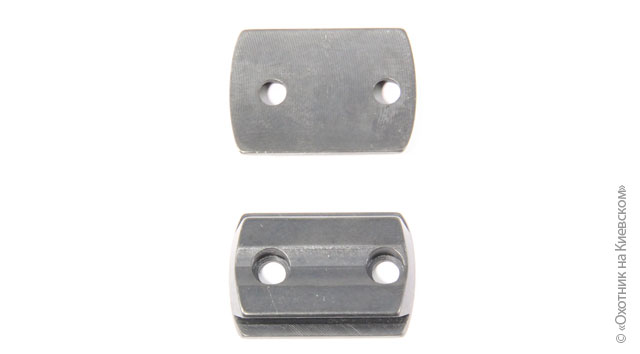

Задняя база основания имеет плоскую либо полукруглую форму в нижней части (сверху) по профилю оружия и паз «ласточкин хвост» в верхней части (снизу). В базе просверлены два отверстия под крепящие винты.



Ротационный зажим



Кронштейн составной, состоит из нескольких частей — ротационного зажима, шайбы-проставки, и элементов крепления прицела.

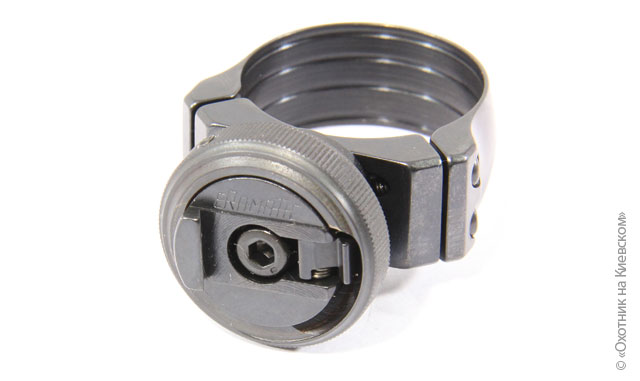

Теперь рассмотрим ротационный зажим, самую технически сложную часть всей системы. Он состоит из центрального круглого элемента с отфрезерованной выступающей губкой стопора. На него установлена подпружиненная вторая губка, осуществляющая фиксацию кронштейна на основании и кругового поворотного замка с углубляющейся канавкой для подпружиненной губки.



крепления recknagel 11



крепления recknagel 12



В центре основания стоит винт под шестигранник, соединяющий в единое целое основание, шайбу и нижнюю часть кольца. Открутив его, можно извлечь шайбу-проставку, или поставить дополнительную. Правда, при этом необходимо заменить сам винт.



Принцип работы такого кронштейна состоит в том, что при повороте замка канавка выдавливает губку наружу и фиксирует её. Фрезерованная и подпружиненная губка всегда с одинаковой силой сжимает базу-основание, выравнивая блок прицел-кольца всегда в одинаковом положении относительно оружия. За счет этого достигается постоянство точности оружия.



крепления recknagel 13

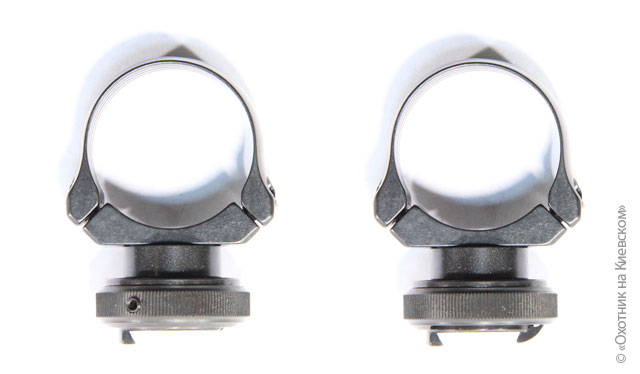

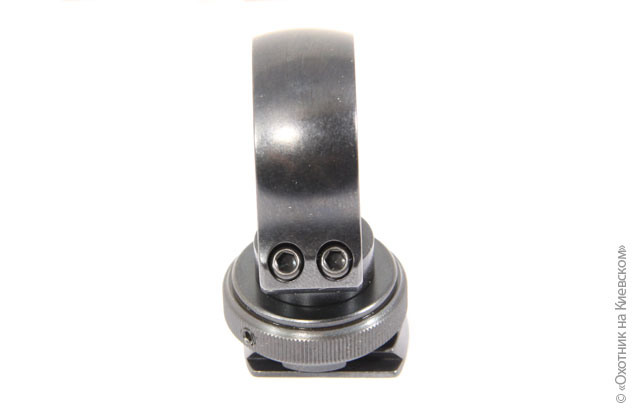

На фотографии хорошо видно, что в открытом положении подпружиненная губка утоплена и не выступает за пределы основания кронштейна (слева на фото ниже), а в закрытом выходит из своего паза и фиксируется.



крепления recknagel 14

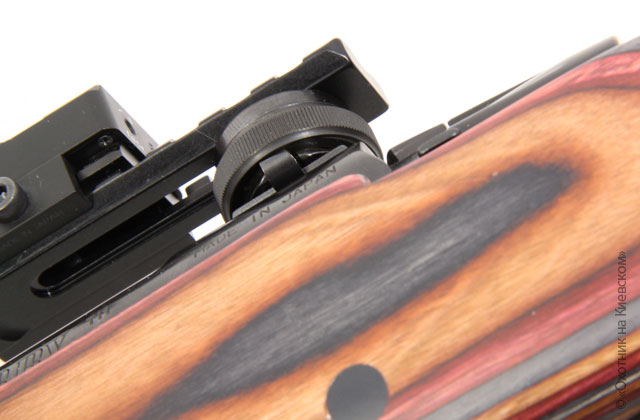

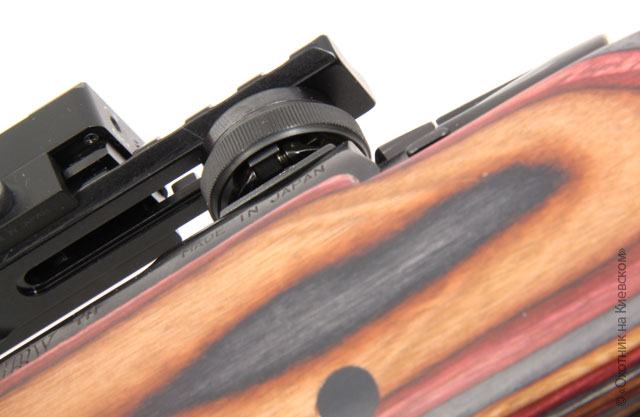

Кронштейн ставится на базу так, чтобы неподвижная губка была с правой стороны, а подпружиненная с левой. Поворотный замок прокручивается по часовой стрелке, губка опускается и основание сжимается губками с обеих сторон.



крепления recknagel 15



Крепления для карабинов Weatherby, Remington, HOWA, Nosler.

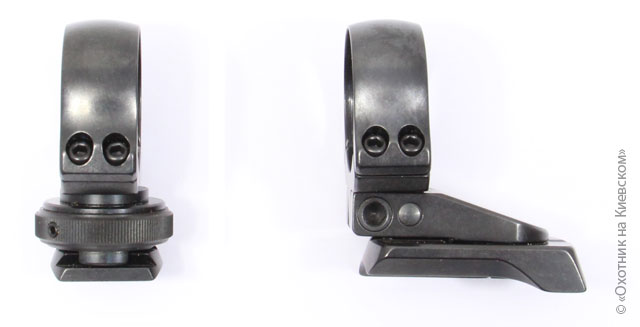

Внутренняя поверхность колец имеет четыре ребра, которые непосредственно контактируют с трубой прицела. Передний кронштейн состоит из трех частей — основания, нижней и верхней части кольца. Нижняя часть входит в специальный паз основания и намертво прикручивается двумя сквозными винтами. Верхняя часть служит для фиксации оптического прицела, охват трубы прицела больше, чем 180 градусов, поэтому верхняя часть одевается на трубу с усилием, но это дает более полный охват и равномерное распределение усилия при затяжке.



Задний кронштейн состоит из четырех частей — основания с ротационным замком, шайбы-проставки, верхней и нижней части колец. Шайба-проставка служит для регулировки высоты кронштейна и в зависимости от высоты задней площадки высоту подъема кольца можно регулировать вручную под разные модели оружия.

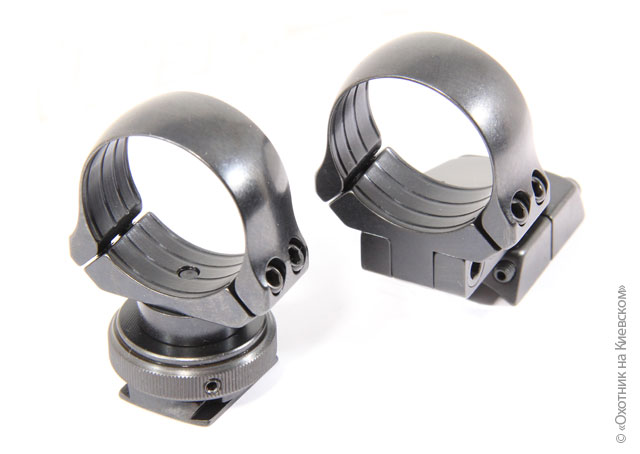

Кольца диаметром 30 мм



крепления recknagel 15

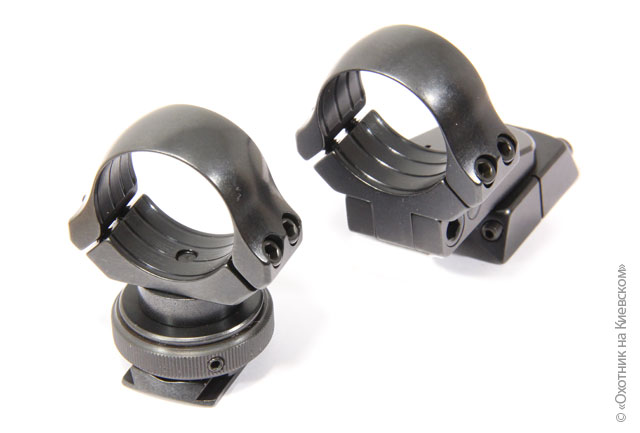

Кольца диметром 24,5 мм (1″)



крепления recknagel 16

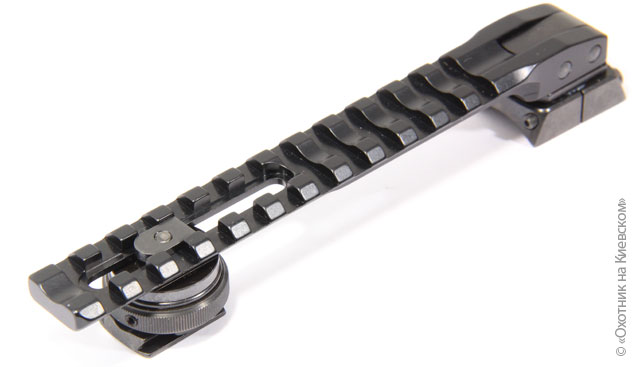

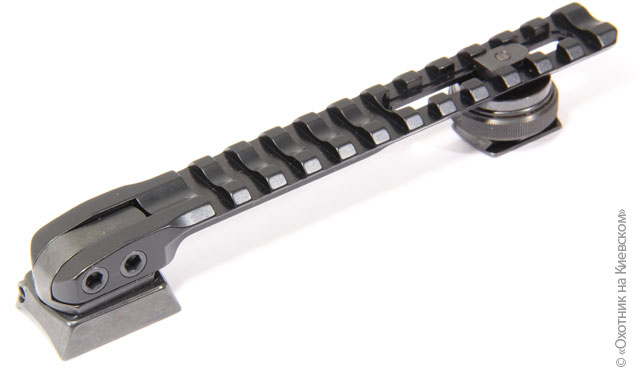

База Weaver



крепления recknagel 17



крепления recknagel 18

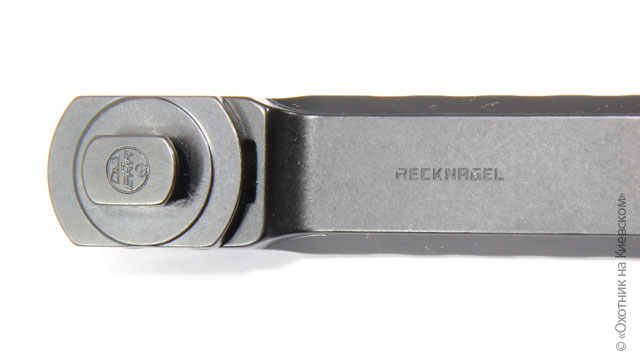

База Weaver цельная, выполнена из алюминиевого сплава. В передней части прикручена к основанию кронштейна двумя винтами под шестигранник. Основание имеет стандартный паз под базу.



крепления recknagel 19



В задней части постоянной фиксации нет, основание с ротационным замком может менять своё положение.



крепления recknagel 20

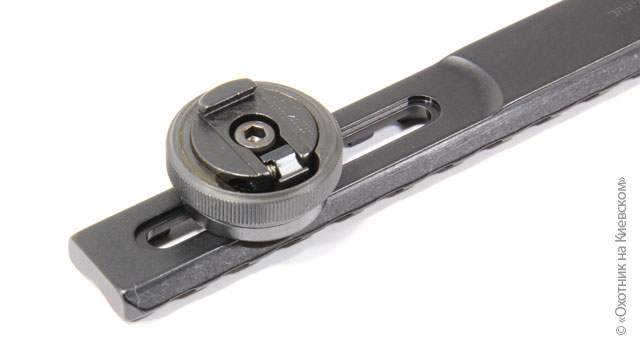

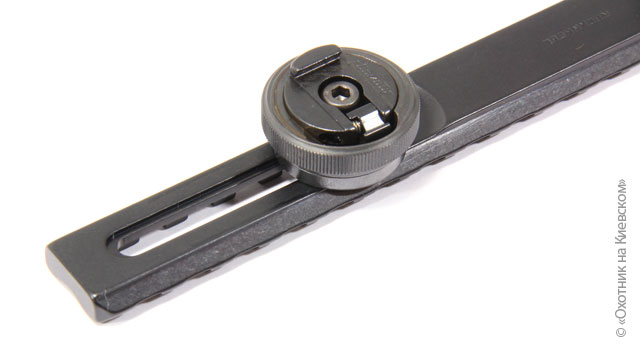

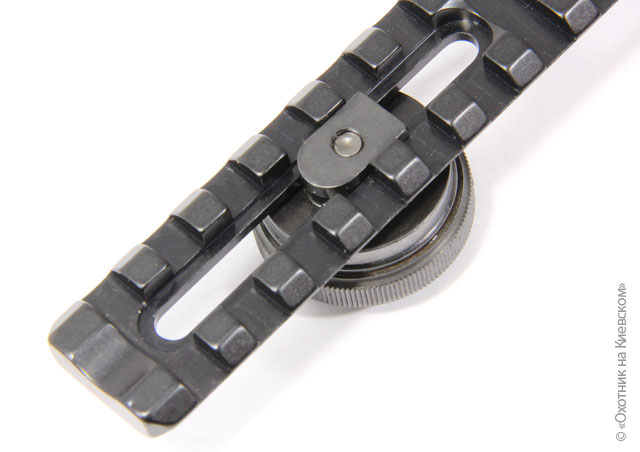

Задняя часть основания с ротационным замком имеет тот же винт, который крепит кольца в других моделях, однако, здесь установлен специальный фиксирующий элемент, передвигающийся вперед-назад по специальному пазу на базе Weaver. Для регулировки положения нужно ослабить винт и выставить требуемое положение основания, после чего винт снова затягивается. Такая регулировка позволяет устанавливать базу на карабины разных моделей и калибров, ведь основное отличие у карабинов с такими посадочными местами это расстояние между передними и задними основаниями.



крепления recknagel 21





Европризма



крепления recknagel 22



крепления recknagel 23

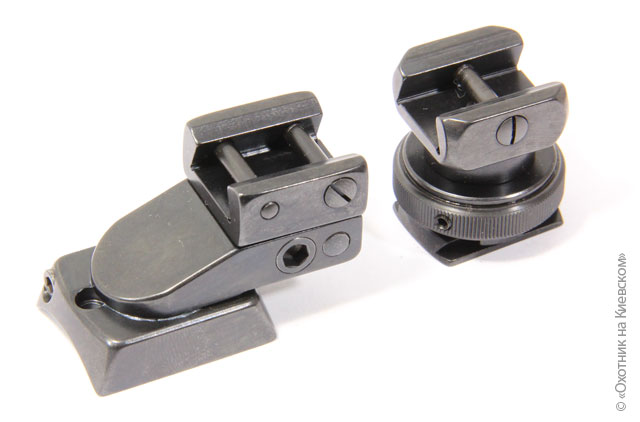

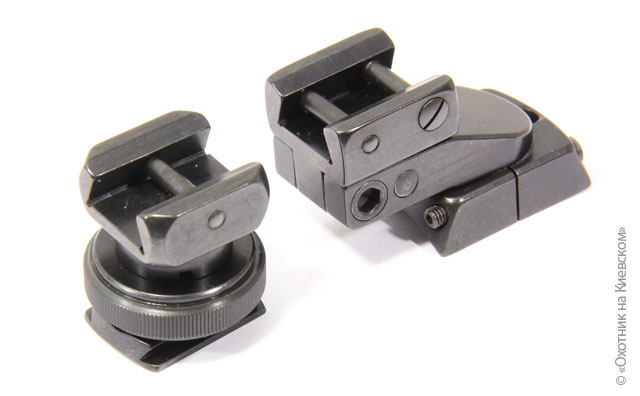

Полностью идентична кронштейнам с кольцами, однако вместо колец установлена универсальная база — европризма. Такое основание является наилучшим решением для установки ночного прицела за счет своей монолитности и жесткости фиксации планки. Подгоняется планка прицела ночного видения под одни кронштейны раз и навсегда.



Снять его можно легко, но вот переставить из одних кронштейнов в другие уже может быть тяжело, отверстия стопоров могут не совпасть, а новые могут ослабить конструкцию. Однако, без использования станков, установка призмы в кронштейны будет затруднительной. Дело в том, что разные производители выпускают европризмы несколько отличающиеся по ширине друг от друга, и поэтому производители кронштейнов делают усредненные размеры посадочных мест. В результате призмы некоторых производителей могут не установиться из-за более широкого профиля. Потребуется шлифовка поверхностей призмы. Вторым моментом является засверливание отверстий под стопорные винты, являющиеся упорами отдачи. Сверлить необходимо только на станке, ведь если увести отверстие даже на полмиллиметра в сторону, то винт просто не пройдет насквозь. А рассверливание отверстия большего диаметра не даст упору полноценно принимать отдачу в момент выстрела и равномерно распределять её.



Установка оптики

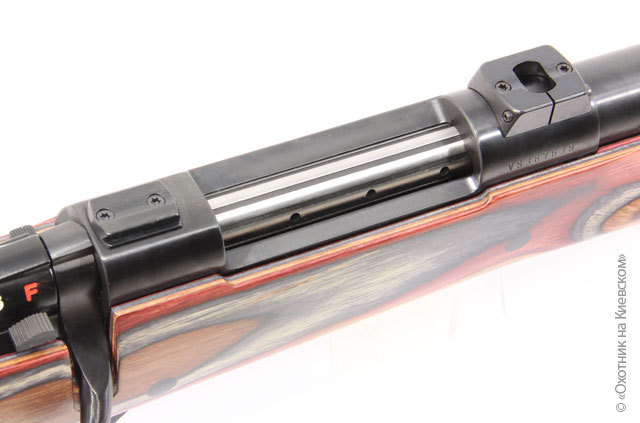

Теперь займемся монтажом оптики на карабин. Базы у нас уже установлены, однако, фиксатор резьбы мы не наносили. Пока это только тестовая установка. А при практических испытаниях кронштейны будут установлены по всем правилам, с необходимыми фиксаторами и применением динамометрического ключа для затяжки винтов.



крепления recknagel 24

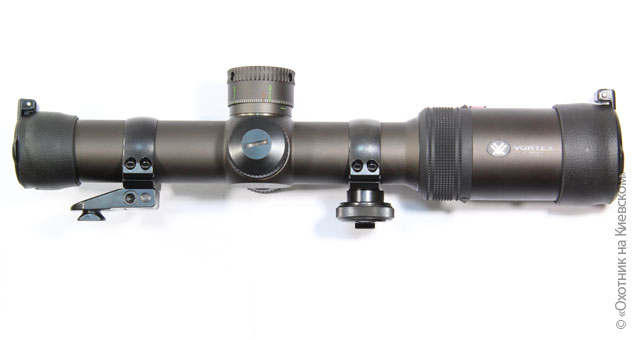

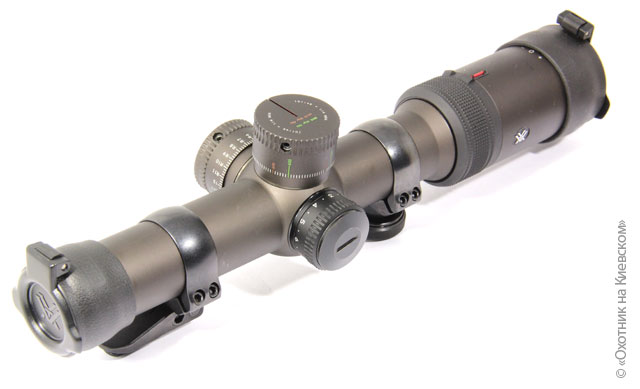

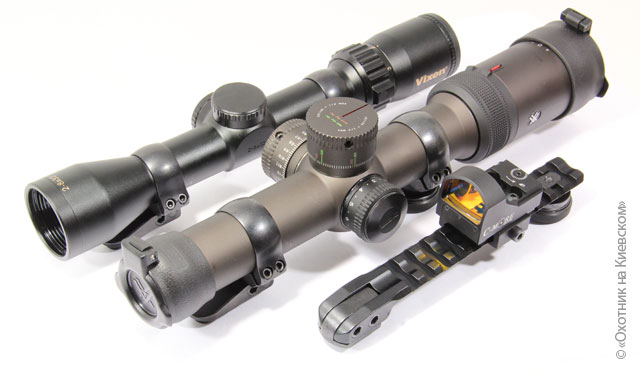

Для тестовой установки мы выбрали оптические прицелы Vortex Razor HD 1-4×24 с диаметром трубы 30 мм:



крепления recknagel 25



крепления recknagel 26

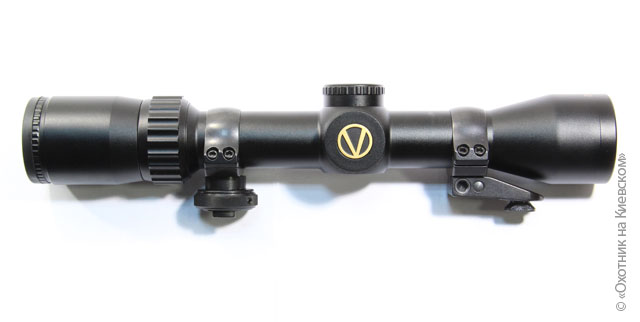

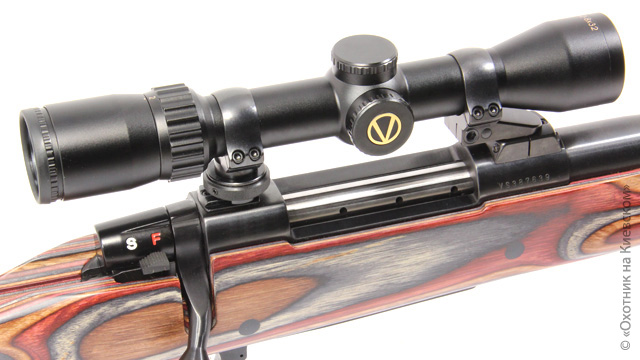

Vixen 2-8×32 с диаметром трубы 25,4 мм (1″):



крепления recknagel 27



крепления recknagel 28

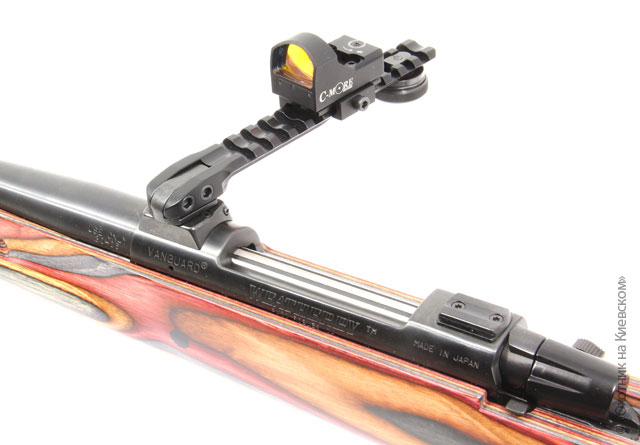

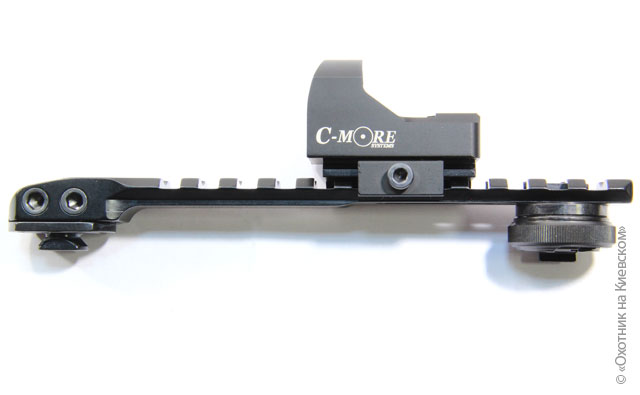

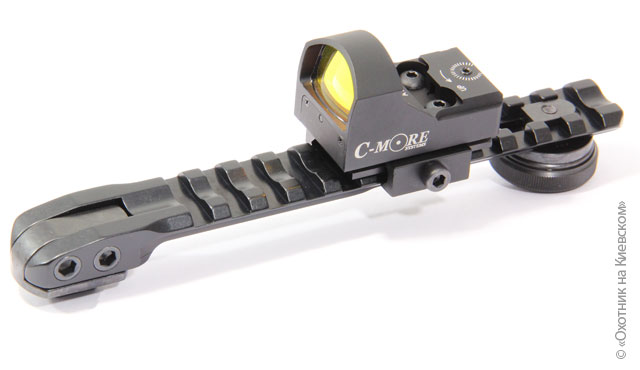

а так же коллиматорный прицел C-more STSB с креплением на Weawer:



крепления recknagel 29



крепления recknagel 30



Установка прицелов в кольца прошла легко. Единственным моментом, вызвавшим небольшое затруднение, было одевание верхней части колец на прицел с 30-ой трубой. Из-за большего, чем 180 градусов охвата кольца, при приложении небольших усилий кольцо не одевалось на трубу. Ставившийся до этого дюймовый прицел проскочил в кольца легко, как по маслу. В общем, это и стало решением — на прицел капнули маслица, чуть посильнее надавили, и кольцо оделось с приятным чётким щелчком. Масло было аккуратно удалено тряпкой и прицел установлен.



Наша европризма в кронштейны, к сожалению не влезла. Поэтому «ночник» ставить не будем, просто установим на оружие пустые кронштейны. В будущем, при установке ночных прицелов клиентам, европризмы будут подгоняться и засверливаться с применением соответствующего оборудования.

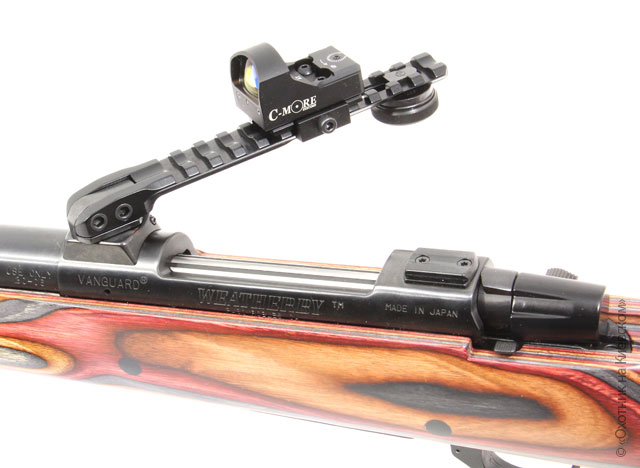

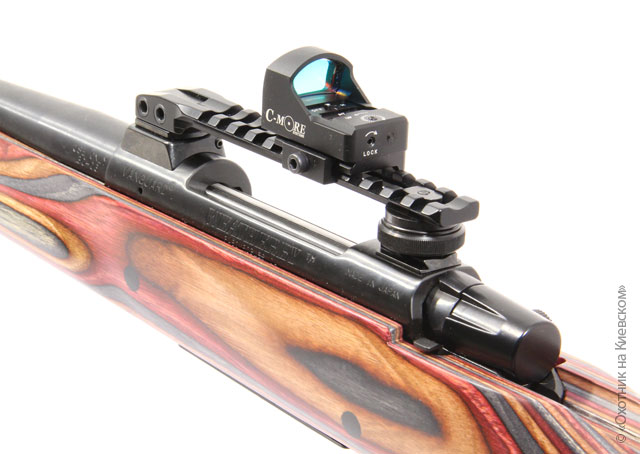

Установка и замена оптики разных типов происходит очень легко, работать с качественными кронштейнами сплошное удовольствие. Прицел ставится под углом в 90 градусов к карабину в переднюю базу, поворачивается и затем проворачивается замок кронштейна. Все! Никаких сложностей, никаких заеданий, застреваний. Передний поворотный кронштейн работает ровно и четко, поворот плавный. Ротационный зажим фиксирует прицел в том же самом положении, в котором оно было пять, десять или сто циклов установки назад.



крепления recknagel 31



крепления recknagel 32



крепления recknagel 33



крепления recknagel 34



крепления recknagel 35


Крепления для карабинов Browning/Benelli



От кронштейнов Weaterby отличаются формой посадочных базами на оружие и тем, что в заднем кронштейне установлена проставочная шайба меньшей толщины. Сделано это дял того, чтобы высоты задних и передних колец были на одном уровне. Заменив эту проставочную шайбу на более толстую и поставив более длинный фиксирующий винт, эти кронштейны переставляются на посадочные места Weatherby.

крепления recknagel 36

Базы креплений карабинов Browning/Benelli отличаются от баз Weatherby полукруглой проточкой под профиль карабина. Передняя база (на фото справа) для Browning/Benelli имеет проточку под окно выброса стрелянных гильз.



крепления recknagel 37

Задний кронштейн (на фото слева) для карабинов Browning/Benelli отличается толщиной шайбы-проставки для регулировки высоты кронштейна.



Вывод



Подведя краткие итоги вышесказанному, RECKNAGEL это качественные кронштейны, продуманные до последнего винтика и способные обеспечивать постоянство пристрелки оружия на протяжении долгих лет. Оружие с такими кронштейнами, качественной оптикой и патронами будет показывать неизменно высокие результаты стрельбы, а пользователь получать комфорт от работы с оружием и удовольствие от меткого выстрела.





Автор статьи — Кузин Никита
